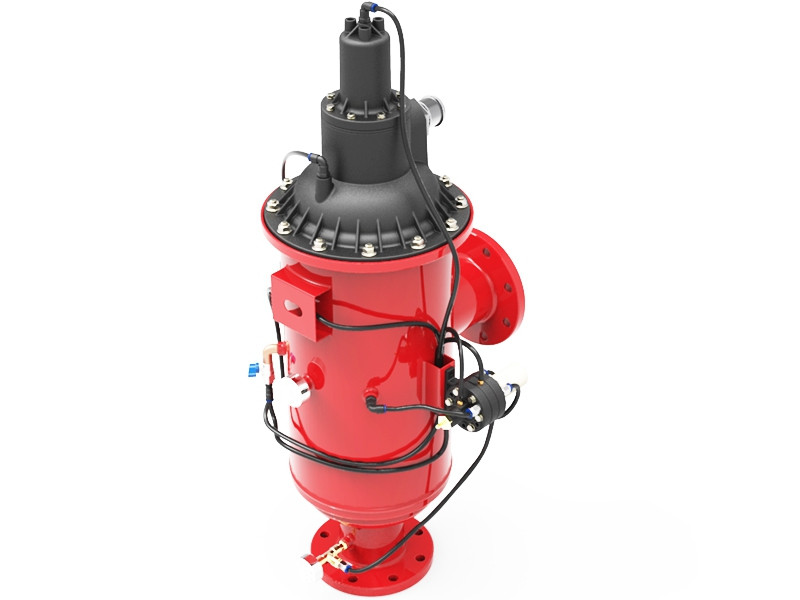

Автоматичний сітчастий фільтр (вертикальний)

Принцип роботи

Вода, що надходить з вхідного колектора, переходить у відділ, всередині якого знаходиться багатоярусний гратчастий фільтр (3). На багатошаровому сітчастому фільтрі знаходиться матеріал у вигляді сітки з великими отворами для захисту фільтра. Вода, фільтруючись через фільтр тонкого очищення, прямує до вихідного колектора(2). Частинки, що скупчилися на багатоярусному фільтрі, утворюють на фільтрі шар бруду і виходом колекторі відкриває напірний клапан промивання секції зворотної промивки(8) і відвідної труби в атмосферу (10) створюється потужний потік зворотної промивки. Цей потік, створюючи вакуум з отворів на форсунці (5), фільтр очищає від шару бруду, що накопичився частинок.
Брудна вода, поглащенная через багатоярусний фільтр, проходячи через очисну трубку форсунки(6) і гідравлічну турбіну(7) створює обертальний рух.
Падіння тиску, яке виникло в циліндрі турбіни(4) і дренажу в поршні (9) створює аксіально рух. Гелікоїдальне просування, яке створили разом аксіально і обертальний рух, що забезпечує поглинання всієї поверхнею фільтра вакуумної форсунки.
Після завершення цієї процедури, очисний колектор автоматичним чином здійснюючи одну зворотну промивку, приходить в перше положення та процедура є виконаною.
Під час зворотного промивання, процедура фільтрації триває, після періоду зворотної промивки, фільтр знаходиться в стані очікування наступного сигналу про різниці тиску.

З технічними характеристиками (техпаспорт файл в форматі pdf) можна ознайомитися в розділі "Специфікація".
