Муфта з'єднувальна універсальна

Муфта універсальна призначена для механічного з'єднання двох труб, будь-яких видів: сталевих, пластикових, чавунних, азбоцементних і інших. Ущільнення створюють дві масивні гумові манжети, які стискаються в конусах корпусу, при затягуванні чотирьох гайок. Це дозволяє надійно з'єднувати труби там, де зварювання неможливе або нераціональне.

   Але головна особливість універсальних муфт – можливість з'єднання труб в ДІАПАЗОНІ розмірів. Наприклад, муфта DN 80 запросто з'єднає ПЕ трубу Ø90 мм зі стальною трубою Ø 89 мм або стальною трубою Ø 102 мм. З'єднання труб одного діаметру і типу за допомогою універсальних муфт також ніхто не відміняв.

 Виробник подумав про зручність монтажу муфт та замінив шпільки гвинтами з фасоною голівкою. Тепер, при монтажі/демонтажі Ви не повинні ОДНОЧАСНО працювати ДВОМА гаєчними ключами.

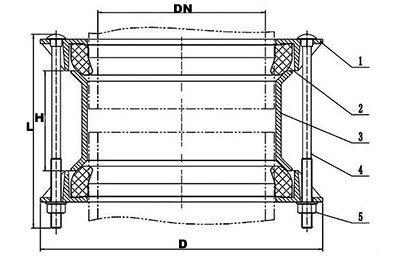

Матеріали:

  • Корпус (3) – сталь
  • Кришки (1)  – високоміцний чавун QT450-10 (аналог ВЧ-45 по ГОСТ 7293-85)
  • Гвинти (4) і гайки (5) –сталь 45, оцинкована
  • Манжети (2) – EPDM



Номінальний розмір муфти (DN), мм

діаметри з'єднувальних труб «від – до», мм Стяжні гвинти Габарити муфти Довжина корпусу (H), мм Ширина манжети, мм
описаний діаметр (D), мм довжина гвинтів (L), мм
50 59 -73 М12 = 2 160 200 100 28
65 72 – 85 171 28
80 88 -103 М12 = 4 186 28
100 108 – 128 211 30
125* 125 - 153 250 105 30
125 132 – 146 245 30
150* 144 - 172 280 30
150 158 – 181 277 35
200 218 – 235 323 220 130 35

125* - муфта с кодом УТ000005626

150* - муфта с кодом УТ000005627
