Муфта універсальна фланцева

   Муфта універсальна фланцева дозволяє приєднати гладку трубу любого виду: сталевих, пластикових, чавуних, азбоцементних та інших до стандартного фланцю запірної арматури або іншої труби. Ущільнення створює масивна гумова манжета, яка зтискається в конусі корпуса, при затягуванні чотирьох гаєк. Це дозволяє швидко і просто приєднати нову трубу к наявній або встановити засувку в любому місці трубопроводу.

   Важлива особливість універсальних фланцевих муфт – можливість з'єднання труб в ДІАПАЗОНІ розмірів. Наприклад, за допомогою муфти DN 80 можна встановити чавунну фланцеву засувку на ПЕ і ПВХ трубі Ø 90мм, і на сталевій трубі Ø 89 мм і на сталевій трубі Ø 102 мм. Конічна частина корпуса, кришка і манжети фланцевої муфти такі самі, як у з'єднувальної муфти того ж розміру.

   Приєднувальні розміри фланцевої сторони муфти відповідають ГОСТ 12815 для тиску 1,6 / 1,0 МПа (PN16 / PN10). Завдяки спеціальній формі отворів муфту DN-200 (наприклад) легко з'єднати не тільки зі стандартним фланцем PN16 (12 болтів через 30°), але і зі стандартним фланцем PN10 (8 болтів через 45°).

   Порошкове покриття надовго зберігає гарний зовнішній вигляд муфти. Оцинковані стяжні гвинти муфти мають прямокутну голівку, яка утримує їх від прокручування, кінець різьби захищен пластиковим ковпачком.

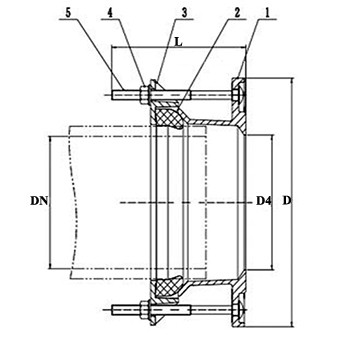

Матеріали:

  • Корпус (3) та кришки (1)  – високоміцний чавун QT450-10 (аналог ВЧ-45 по ГОСТ 7293-85)
  • Гвинти (4) та гайки (5) –сталь 45, оцинкована
  • Манжети (2) – EPDM
Номін. розмір муфти (DN), мм

Допустимий  діаметр труби «від – до», мм

Стяжні гвинти

Габарити муфти Приєднуючі розміри фланця
описаний діаметр (D), мм довжина по гвинтам (L), мм

Розболтовка

(діаметр), мм

Розболтовка

кіл-ть отворів

Центральний отвір (D4), мм

100 108 – 128 М12 = 4 220 135 Ø 180 8 под М16 Ø 135
125 132 – 146 255 Ø 210 8 під М16 Ø 150
125* 125 - 153 260 Ø 210 8 під М16 Ø 125
150 158 – 181 290 Ø 240 8 під М20 Ø 188
150* 144 - 172 295 Ø 240 8 під М20 Ø 145
200 218 – 235 345 Ø 295 12 під М20 Ø 240

125* - муфта с кодом УТ000005658

150* - муфта с кодом УТ000005659
